ترموکوپل چیست و چه کاربردی در صنایع مختلف دارد؟

در این محتوا ضمن بررسی نحوه عملکرد ترموکوپل، مزایا و انواع رایج آن مانند K، J، T، S و مدل‌های سیم‌دار معرفی شده و کاربردهای گسترده آن در صنایع نفت و گاز، کوره‌ها، صنایع غذایی و دارویی و آزمایشگاه‌ها بیان می‌شود. همچنین نکات کلیدی در انتخاب ترموکوپل مناسب مطرح شده تا مخاطبان بتوانند در خرید و استفاده، بهترین تصمیم را بگیرند.

اندازه‌گیری دما در صنایع مختلف اهمیت بسیار بالایی دارد، زیرا کنترل کیفیت و ایمنی بسیاری از فرآیندها وابسته به این عامل کلیدی است. در میان ابزارهای گوناگون سنجش دما، ترموکوپل به دلیل سادگی ساختار، تنوع کاربرد و دقت قابل قبول، جایگاه ویژه‌ای پیدا کرده است. این تجهیز در حوزه‌های مختلف از کوره‌ها و صنایع نفت و گاز گرفته تا آزمایشگاه‌ها و صنایع غذایی مورد استفاده قرار می‌گیرد. در ادامه، ترموکوپل را بهتر می‌شناسیم، نحوه عملکرد آن را بررسی می‌کنیم و با انواع و کاربردهایش آشنا می‌شویم.

ترموکوپل چیست و چگونه کار می کند؟

ترموکوپل ابزاری برای سنجش دماست که از اتصال دو فلز غیرهم‌جنس تشکیل شده است. زمانی که این دو فلز در نقطه‌ای به هم متصل شوند و اختلاف دمایی بین محل اتصال و انتهای آزادشان به‌وجود آید، ولتاژی ایجاد می‌شود که متناسب با دما تغییر می‌کند. این ولتاژ توسط دستگاه‌های اندازه‌گیری به مقدار دما تبدیل می‌شود.

مزایای استفاده از ترموکوپل نسبت به سایر روش های سنجش دما

ترموکوپل به دلیل ویژگی‌های خاص خود توانسته در مقایسه با سایر روش‌های سنجش دما جایگاه ویژه‌ای پیدا کند و مزایای متعددی را در اختیار صنایع مختلف قرار دهد.

• قیمت مناسب و اقتصادی بودن: ترموکوپل‌ها در مقایسه با بسیاری از تجهیزات پیشرفته‌تر، هزینه کمتری دارند.

• دامنه دمایی گسترده: قابلیت کارکرد در بازه‌ای از دماهای بسیار پایین (تا حدود -200 درجه سانتی‌گراد) تا بسیار بالا (بیش از 1700 درجه سانتی‌گراد) دارند.

• پاسخ‌دهی سریع: تغییرات دما به سرعت توسط ترموکوپل ثبت می‌شود.

• طول عمر و مقاومت بالا: بسته به جنس و نوع طراحی، می‌توانند در شرایط سخت صنعتی مانند فشار بالا یا محیط‌های خورنده به‌خوبی عمل کنند.

انواع رایج ترموکوپل و کاربردهای آن ها

ترموکوپل‌ها بر اساس ترکیب فلزات، ساختار طراحی و شرایط نصب به مدل‌های مختلفی تقسیم می‌شوند. هر مدل محدوده دمایی، دقت و دوام خاص خود را دارد و به همین دلیل انتخاب صحیح آن برای تضمین عملکرد دستگاه‌ها و فرآیندها اهمیت زیادی دارد. در ادامه به معرفی رایج‌ترین انواع ترموکوپل و موارد استفاده آن‌ها می‌پردازیم.

ترموکوپل نوع K

ترموکوپل نوع K پرکاربردترین مدل ترموکوپل در جهان است. این نوع از ترکیب نیکل-کروم و نیکل-آلومل ساخته شده و محدوده دمایی وسیعی از حدود 200- تا 1260 درجه سانتی‌گراد را پوشش می‌دهد. مقاومت بالا در برابر اکسیداسیون و دوام طولانی‌مدت باعث شده که در محیط‌های صنعتی سخت مانند کوره‌های ذوب فلزات، صنایع پتروشیمی و حتی تجهیزات پزشکی مورد استفاده قرار گیرد. همچنین به دلیل قیمت مناسب، یکی از اقتصادی‌ترین انتخاب‌ها برای کاربردهای عمومی محسوب می‌شود.

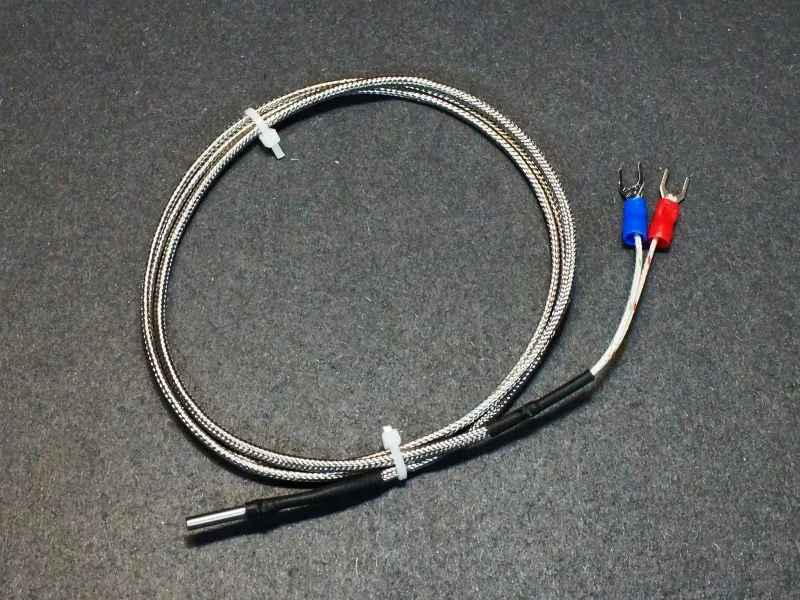

ترموکوپل سیم دار

ترموکوپل سیم دار به دلیل انعطاف‌پذیری بالا، نصب آسان و امکان استفاده در فضاهای محدود شناخته می‌شود. این نوع بسته به غلاف محافظ خود، می‌تواند در شرایط مرطوب، خورنده یا محیط‌هایی با ارتعاش شدید به‌خوبی عمل کند. از این رو در صنایع بسته‌بندی، دستگاه‌های کوچک گرمایشی و تجهیزات قابل حمل به‌وفور به کار می‌رود. همچنین در پروژه‌های آزمایشگاهی که نیاز به جابه‌جایی سریع سنسور وجود دارد، ترموکوپل سیم‌دار یک گزینه بسیار کاربردی است.

ترموکوپل نوع J

نوع J که از آهن و کنستانتان ساخته می‌شود، برای بازه دمایی متوسط (40- تا 750 درجه سانتی‌گراد) مناسب است. این مدل به دلیل قیمت پایین و دقت قابل قبول، در کاربردهای عمومی مانند صنایع پلاستیک، آزمایشگاه‌های آموزشی و تجهیزات گرمایشی سبک استفاده می‌شود. البته در محیط‌های مرطوب به دلیل زنگ‌زدگی آهن، عمر کوتاه‌تری دارد.

ترموکوپل نوع T

نوع T به دلیل عملکرد دقیق در دماهای پایین (200- تا 350 درجه سانتی‌گراد) گزینه‌ای ایده‌آل برای صنایع غذایی، دارویی و سردخانه‌ها است. مقاومت عالی در برابر خوردگی و دقت بالا در اندازه‌گیری دماهای پایین باعث شده که برای کنترل فرآیندهای حساس، مانند ذخیره‌سازی واکسن یا مواد بیولوژیک، بسیار مورد توجه باشد.

ترموکوپل نوع S

ترموکوپل نوع S از ترکیب پلاتین و رودیم ساخته شده و محدوده دمایی بسیار بالایی (تا حدود 1600 درجه سانتی‌گراد) را پوشش می‌دهد. این مدل بیشتر در صنایع سنگین مانند فولاد، شیشه‌سازی و همچنین در آزمایشگاه‌های تحقیقاتی که نیاز به اندازه‌گیری دماهای بسیار بالا با دقت زیاد دارند، به کار می‌رود. هزینه بالای آن باعث می‌شود تنها در کاربردهای ویژه و حیاتی استفاده شود.

کاربردهای ترموکوپل در صنایع مختلف

ترموکوپل‌ها به دلیل دقت، دوام بالا، سرعت واکنش مناسب و قیمت مقرون‌به‌صرفه، در طیف وسیعی از صنایع مورد استفاده قرار می‌گیرند. هر صنعت بسته به شرایط محیطی و محدوده دمایی مورد نیاز، از نوع خاصی از ترموکوپل بهره می‌برد. در ادامه به مهم‌ترین حوزه‌های کاربرد آن اشاره می‌کنیم:

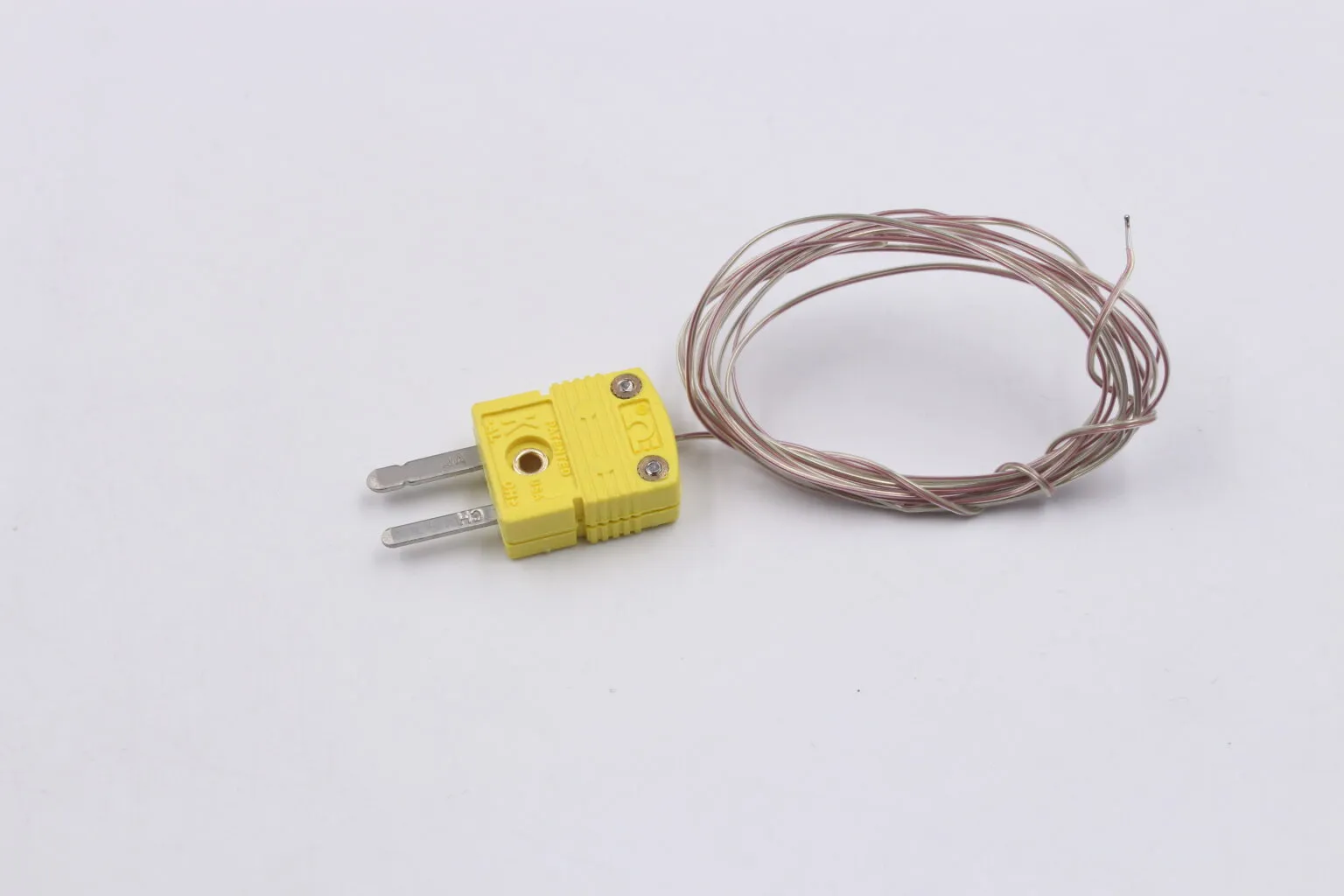

صنایع نفت و گاز

در این صنایع، کنترل دما یکی از حیاتی‌ترین بخش‌هاست. ترموکوپل‌ها برای اندازه‌گیری دمای خطوط لوله انتقال نفت و گاز، کوره‌های پالایشگاهی، تجهیزات حفاری و واحدهای پتروشیمی به کار می‌روند. مقاومت بالای این سنسورها در برابر فشار، ارتعاش و شرایط خورنده باعث شده گزینه‌ای مطمئن برای این صنعت باشند.

کوره‌ها و تجهیزات حرارتی

کوره‌های ذوب فلزات، صنایع شیشه‌سازی، تولید سرامیک و فرآیندهای حرارت‌محور به کنترل دقیق دما در بازه‌های بسیار بالا نیاز دارند. ترموکوپل‌های نوع K و S به دلیل تحمل دمای زیاد، در این محیط‌ها بیشترین کاربرد را دارند. کوچک‌ترین خطا در اندازه‌گیری دما می‌تواند به افت کیفیت محصول یا حتی خرابی تجهیزات منجر شود.

صنایع غذایی و دارویی

در این صنایع، دقت و ایمنی فرآیند اهمیت ویژه‌ای دارد. ترموکوپل‌ها برای کنترل دمای پخت مواد غذایی، استریلیزاسیون تجهیزات و فرآیند تولید دارو استفاده می‌شوند. نوع T به دلیل دقت بالا در دماهای پایین و مقاومت در برابر رطوبت، انتخاب مناسبی برای سردخانه‌ها، خطوط تولید دارو و کنترل شرایط نگهداری واکسن‌هاست.

آزمایشگاه‌ها و تجهیزات تحقیقاتی

در محیط‌های تحقیقاتی، ترموکوپل‌ها به‌عنوان ابزار دقیق پایش دما در آزمایش‌های شیمیایی، فیزیکی و مهندسی کاربرد دارند. قابلیت اتصال آن‌ها به دستگاه‌های ثبت داده و سیستم‌های اتوماسیون آزمایشگاهی، امکان تحلیل دقیق و مستمر شرایط آزمایش را فراهم می‌کند.

نکات مهم در انتخاب ترموکوپل مناسب

انتخاب ترموکوپل باید با توجه به نوع کاربرد و شرایط محیطی انجام گیرد. اولین نکته بررسی بازه دمایی مورد نیاز است؛ زیرا هر مدل ترموکوپل برای محدوده مشخصی طراحی شده است. جنس غلاف نیز اهمیت بالایی دارد و در محیط‌های خورنده یا مرطوب بهتر است از استیل ضدزنگ یا آلیاژهای مقاوم استفاده شود. نوع نصب، چه به‌صورت سیمی و چه با اتصالات فیتینگ‌دار یا فلنجی، نیز باید متناسب با شرایط دستگاه انتخاب شود. در نهایت، انتخاب برند معتبر و محصولی با کیفیت ساخت بالا می‌تواند طول عمر و دقت تجهیز را تضمین کند.

ترموکوپل ابزاری ساده اما بسیار حیاتی در صنایع مختلف است که با تکیه بر اختلاف ولتاژ دو فلز، امکان اندازه‌گیری دقیق دما را فراهم می‌کند. قیمت مناسب، دامنه دمایی گسترده، سرعت پاسخ‌دهی بالا و مقاومت مناسب، از مهم‌ترین مزایای آن محسوب می‌شوند. از نوع K گرفته تا مدل‌های سیمی، J، T و S، هرکدام برای شرایط خاصی طراحی شده‌اند. انتخاب درست این تجهیز می‌تواند علاوه بر افزایش دقت و بهره‌وری، به صرفه‌جویی در هزینه‌های نگهداری و تولید نیز کمک کند.
